 リアパネルを開けると電源部が見えます。

 電源を外すとメイン基板とSDカードスロットが見えます。

 CPUは、シールド板の下で確認できず・・

 メイン基板の裏側　メモリーが２つ見えます。

 動作OSは、Windows CE　6.0のようです。

 New Pecチャートは、本体前面の右下ゴム製のドアの中にSDカードに収録されて入っています。エリアは日本全国

直射日光下の視認性は、さすがFURUNOと言わせるだけのものはありました。

しかし表示度が遅い！　拡大縮小、画面移動中のチャートは、白地図にチェンジ！　表示位置が決まってからチャートが表示されます。操作ボタンの反発力が思ったよりも強く、強く押すと希望の場所を通り過ぎたり、なんども操作していると指が疲れてしまいました。　ソフトウェアは、元々PCで動作するMAX SEA社のソフトがベースになっていると思われ、Windows CE上で動作させています。　CPUの処理力はほぼすべて使い切っている感があります。　

外部とのインターフェースが、NMEA2000のみ！　AISを表示させようとすると、NMEA2000で接続しなくてはいけません。

肝心のチャートを見てみましょう！

こちらPC版のNew　Pec　ベイサイドマリーナ付近です。

 同じ場所を、New　Pec対応のFURUNO GP-1670Fで見ると

 プレゼンテーションは、国際標準に設定しています。　これが国際標準なのでしょうか？　PC版では、マリーナの中の桟橋が描かれていますが、GP-1670Fには、ありません。　PC版のNew　PecとGP-1670Fのデータは、同じではなく何らかの都合で、オリジナルのデータから抜かれているデータがありました。ココだけとは思えませんが・・・

こちらは、瀬戸内海の難所”宮ノ窪瀬戸”付近です。１０M以下が少し濃い水色20M以下がそれよりも薄い水色20Mよりも深いところがさらに薄い水色で表現されています。　　　ところが、少しズームインすると。

すると、今度は20Mよりも深いところが白く表示されています。　どうやら、このシリーズの等深線色分けは、ズームレベルで相対的に色分けを変えてしまっているようです。　普通は、各等深線ごとの色分けは固定されていて、例えば５Mよりも深いところは白、それ以下は水色、２M以下は濃い水色という感じになっていてズームインしようが、ズームアウトしようが同じなのです。　このプロッターは、色分けをズームレベルで変えているので、注意が必要です。

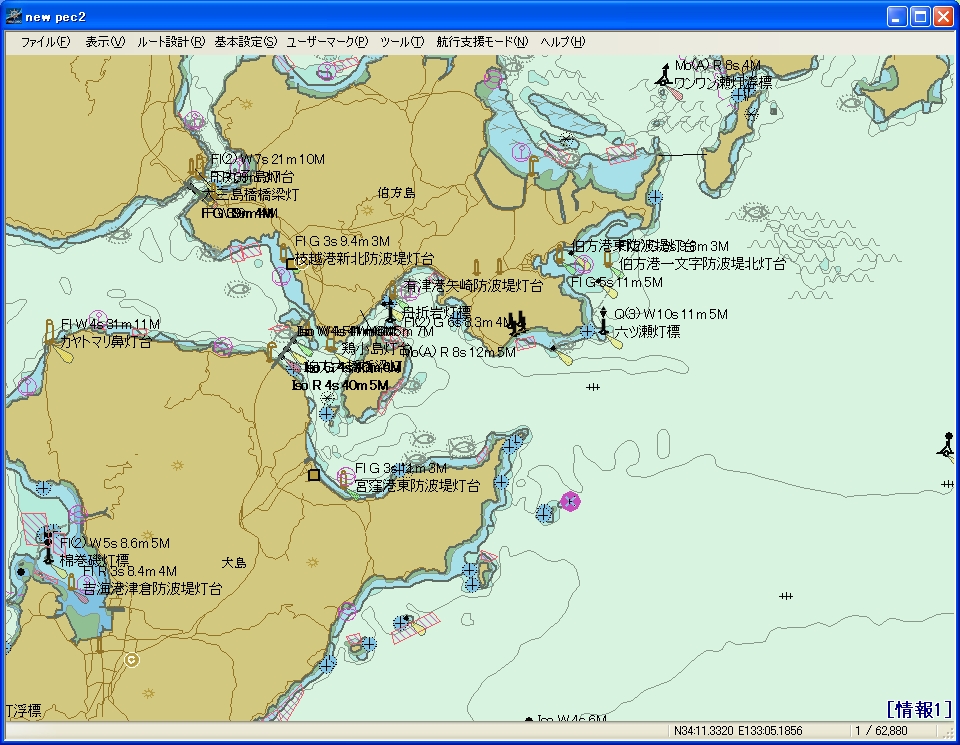

 PC版はどうなっているのでしょうか？

 ズームアウトしても

 ズームインしても、色分けは変化なし。　これが正しいのです。
