船上通信システム
アンテナ工事
高所作業は、大変危険ですので墜落事故防止に十分気をつけて作業してください。
.jpg "アンテナ取付中")
記事後半

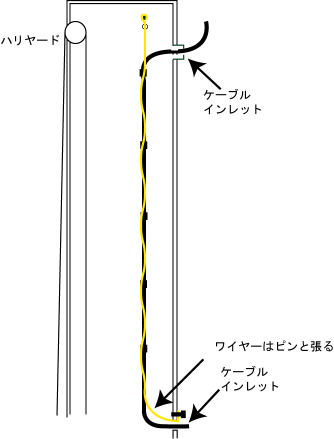

マスト内に同軸ケーブルを通しますが、ケーブルをそのままマスト内にぶら下げただけでは、ケーブルに自重がかかり断線の原因となります。 これを防止する為には、ホームセンターなどで入手できるステンレスワーヤー１．５ｍｍをマストの長さの１．８倍ほど準備します。 同軸ケーブルをねじれない様に地上で延ばしておきます。 そして、同軸ケーブルにワイヤーを緩く巻きつけていきます。 ３０ｃｍ間隔くらいにビニールテープで結束します。 テープの端は、手で引きちぎってはダメです。 巻き終わりを伸ばさないようにカッターナイフなどで切ります。
マスト内にケーブルを通したら、ワイヤーの端をマストトップにネジ留めしましょう。ワイヤーのエンドは、ホームセンターで入手できる圧着スリーブを使って輪を作っておきます。マストトップから出したケーブルに下向きの力がかかっていない事を確認して配線はＯＫです。 取り出し口は、マリン用品店などで入手できるケーブルインレット金具を使うと良いでしょう。 同軸ケーブルの先端は、コネクター処理を行います。 ＶＨＦの場合には、Ｍ型コネクターと呼ばれるものが使われます。このコネクターは、比較的簡単に取り付けできますので、トライしてみてください。
 |
まずは、カッターナイフで、ケーブルの端から４０ｍｍくらいのところの外周にクルリと切り目を入れます。 刃を入れすぎないようにします。 |
|
|
被覆を剥がします。 |
|
|
コネクターのリングを外して、ケーブルに通します。 忘れると後で通せません！ お忘れなく！！ |
|
|
編素（編んである導体）を被覆から７ｍｍくらいのところで折り返します。 折り返して余った導体は、被覆の端できれいに切りそろえます。 よく切れるニッパーで切る事！！ |
|
|
ここまでの加工で、こんな感じになります。 編素を指できれいに押し付けて形を整えます。 |
|
|
編素の所へ、予備半田をします。周囲に薄く半田を流しておきます。加熱しすぎると中心絶縁体の発泡樹脂が溶けてしまいます。 |
|
|
コネクターにケーブルを差込みます。 |
|
|
こんな感じでしょうか。 |
|
|
できあがり。 |
